Что такое вентиль: виды, устройство, отличия и применение

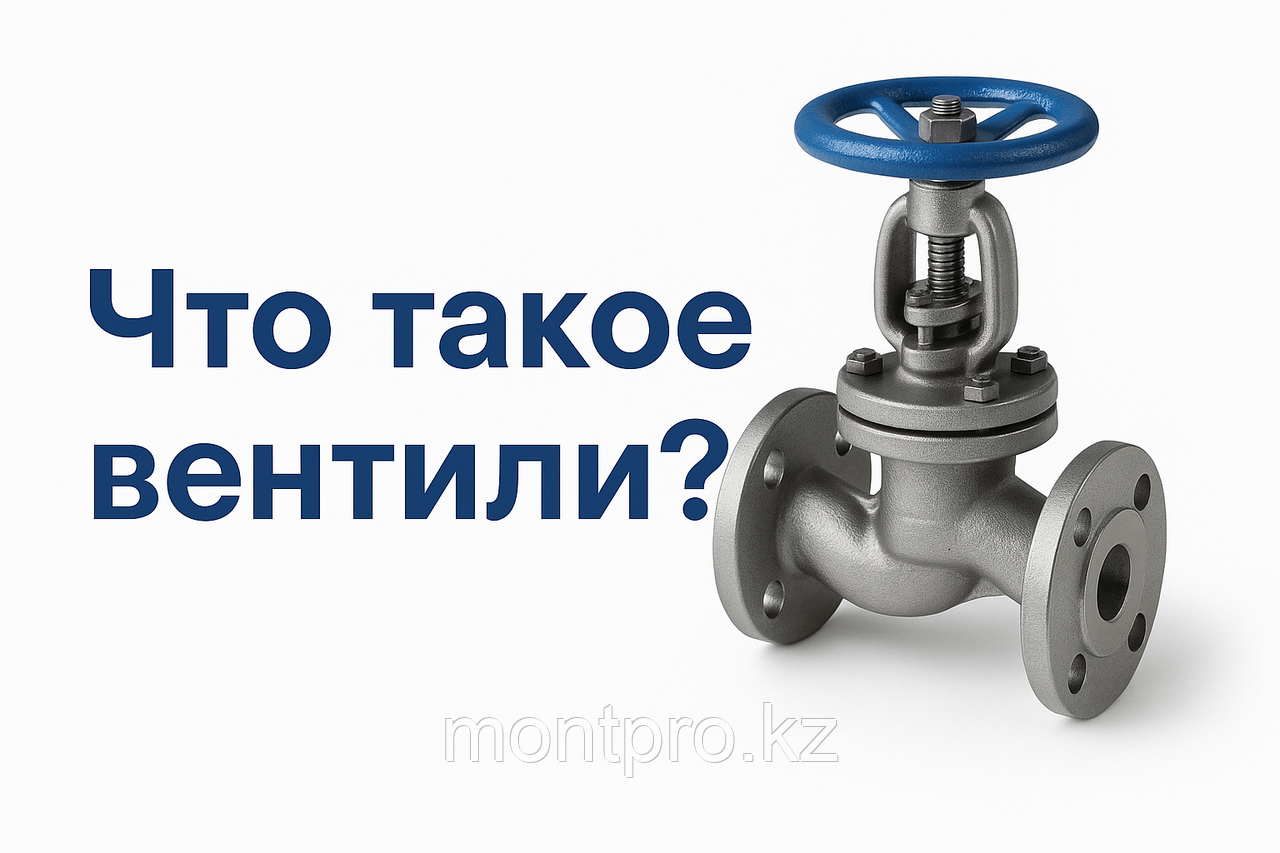

Вентиль — это запорное или регулирующее устройство, которое устанавливается на трубопроводах для управления потоком рабочей среды (воды, пара, газа, нефти и др.). В отличие от задвижки, вентиль не только открывает или закрывает поток, но и позволяет регулировать давление и расход жидкости.
Основное применение вентилей — в системах водоснабжения, отопления, промышленной арматуре, энергетике, котельных установках и технологических трубопроводах.
1. Конструкция и принцип работы вентиля
Конструкция вентиля включает несколько основных элементов:
- Корпус — металлическая основа, внутри которой движется запорный элемент (золотник);
- Седло — уплотняющая поверхность, куда прижимается затвор;
- Шпиндель — резьбовой стержень, соединяющий маховик с золотником;
- Маховик — элемент ручного управления;
- Уплотнения — кольца и сальники, обеспечивающие герметичность;
- Крышка — верхняя часть корпуса, через которую проходит шпиндель.
Принцип работы вентиля основан на движении золотника вверх и вниз при вращении маховика. Когда золотник прижимается к седлу — поток перекрыт. При постепенном поднятии — поток регулируется, а при полном открытии — проходит свободно.
Главное отличие от задвижки: вентиль регулирует поток, а задвижка — только открывает или закрывает.
2. Основные виды вентилей
В зависимости от назначения и конструкции выделяют несколько типов вентилей:
| Тип вентиля | Описание | Применение |
|---|---|---|
| Запорный вентиль | Используется для полного перекрытия потока. Золотник прижимается к седлу под прямым углом. | Вода, пар, газ, системы отопления. |
| Регулирующий вентиль | Позволяет изменять давление и расход жидкости. | Промышленные и отопительные системы, котельные. |
| Предохранительный | Срабатывает автоматически при превышении давления, сбрасывает лишнюю среду. | Паровые котлы, компрессорные установки. |
| Редукционный вентиль | Снижает давление рабочей среды до безопасного уровня. | Системы водоснабжения и отопления. |
| Обратный вентиль | Пропускает поток только в одном направлении. | Насосные станции, водопроводы, канализация. |
| Термостатический вентиль | Автоматически регулирует подачу теплоносителя в зависимости от температуры. | Радиаторы отопления. |
3. Виды вентилей по типу конструкции
| Тип | Особенности конструкции | Давление, Ру (МПа) |
|---|---|---|
| Прямоточный | Корпус прямой, минимальные потери давления. | до 1,6 |
| Угловой | Поток изменяет направление на 90°, используется на отводах труб. | до 2,5 |
| Трёхходовой | Позволяет распределять поток между двумя направлениями. | до 1,6 |
| С мембранным затвором | Перекрывает поток при помощи гибкой мембраны. | до 1,0 |
| Шланговый | Использует гибкий шланг вместо золотника, применяется в химии. | до 0,6 |
4. Маркировка вентилей
Каждый вентиль имеет маркировку по ГОСТ, которая отражает материал, тип и конструкцию. Примеры популярных моделей:
| Марка | Расшифровка | Материал корпуса | Применение |
|---|---|---|---|
| 15ч6бр | Вентиль чугунный, с бронзовым кольцом, ручное управление. | Чугун + бронза | Водопровод, отопление. |
| 15с65нж | Стальной вентиль с нержавеющими уплотнениями. | Сталь / нерж. | Промышленные среды, пар, нефть. |
| 15нж41нж | Полностью нержавеющий вентиль. | 12Х18Н10Т | Химическая, пищевая промышленность. |
| 15лс54нж | Легированная сталь, уплотнение нерж., ручной или электропривод. | Легированная сталь | Энергетика, ТЭС. |
| 15ч18п | Чугунный вентиль с латунным уплотнением, угловой. | Чугун | Системы отопления, бытовые установки. |
Расшифровка обозначений:
- 15 — тип арматуры (вентиль);
- ч — чугун, с — сталь, нж — нержавейка, лс — легированная сталь;
- бр — бронзовое уплотнение, п — латунь, нж — нержавеющее кольцо.
5. Рабочие давления и диаметры
Вентили выпускаются на разные давления и диаметры, обозначаемые Ру и Ду соответственно:
| Условный проход (Ду), мм | Рабочее давление (Ру), МПа | Температура, °C | Применение |
|---|---|---|---|
| Ду15–Ду50 | 1.0–1.6 | до +150 | Бытовые и отопительные системы |
| Ду50–Ду150 | 1.6–2.5 | до +300 | Промышленные трубопроводы |
| Ду200–Ду300 | 2.5–4.0 | до +450 | Пар, нефть, газ |
| Ду400 и выше | 4.0–6.4 | до +550 | Энергетика и ТЭЦ |
6. Преимущества и недостатки вентилей
| Преимущества | Недостатки |
|---|---|
|
|
7. Отличие вентиля от задвижки и крана
| Параметр | Вентиль | Задвижка | Шаровый кран |
|---|---|---|---|
| Назначение | Регулировка и перекрытие потока | Только перекрытие | Быстрое перекрытие |
| Конструкция | Золотник движется перпендикулярно потоку | Клин движется вдоль потока | Шар с отверстием внутри корпуса |
| Герметичность | Высокая | Средняя | Высокая |
| Срок службы | 20 лет | 25 лет | 15–20 лет |
| Диаметры | до Ду300 | до Ду1200 | до Ду200 |
8. Где применяются вентили
- системы водоснабжения и отопления;
- паровые котельные установки;
- нефтегазовые и химические предприятия;
- энергетические станции и ТЭЦ;
- автоматизированные тепловые узлы;
- пищевые и фармацевтические линии;
- радиаторы и инженерная сантехника.
❓ Часто задаваемые вопросы (FAQ)
1. Что лучше — вентиль или задвижка?
Вентиль подходит для регулировки потока и мелких систем (Ду15–Ду150), а задвижка — для магистральных линий, где нужно только перекрытие.
2. Можно ли ставить вентиль на горячую воду?
Да, чугунные и стальные вентили допускают температуру до +300°C. Главное — подобрать уплотнение (бронза, фторопласт).
3. Что означает маркировка 15ч6бр?
15 — тип арматуры (вентиль), ч — чугунный корпус, 6 — номер конструкции, бр — бронзовое кольцо уплотнения.
4. Какой вентиль выбрать для отопления?
Оптимальный вариант — 15ч6бр или 15ч18п, с ручным управлением, Ру16, Ду15–Ду50.
5. Где купить промышленные и бытовые вентили?
На сайте montpro.kz представлены чугунные, стальные вентили разных типов. 📦 В наличии, доставка по Казахстану, консультации инженеров.
