Стальные отводы — виды, размеры, ГОСТ и применение

Стальные отводы: виды, стандарты, размеры и применение

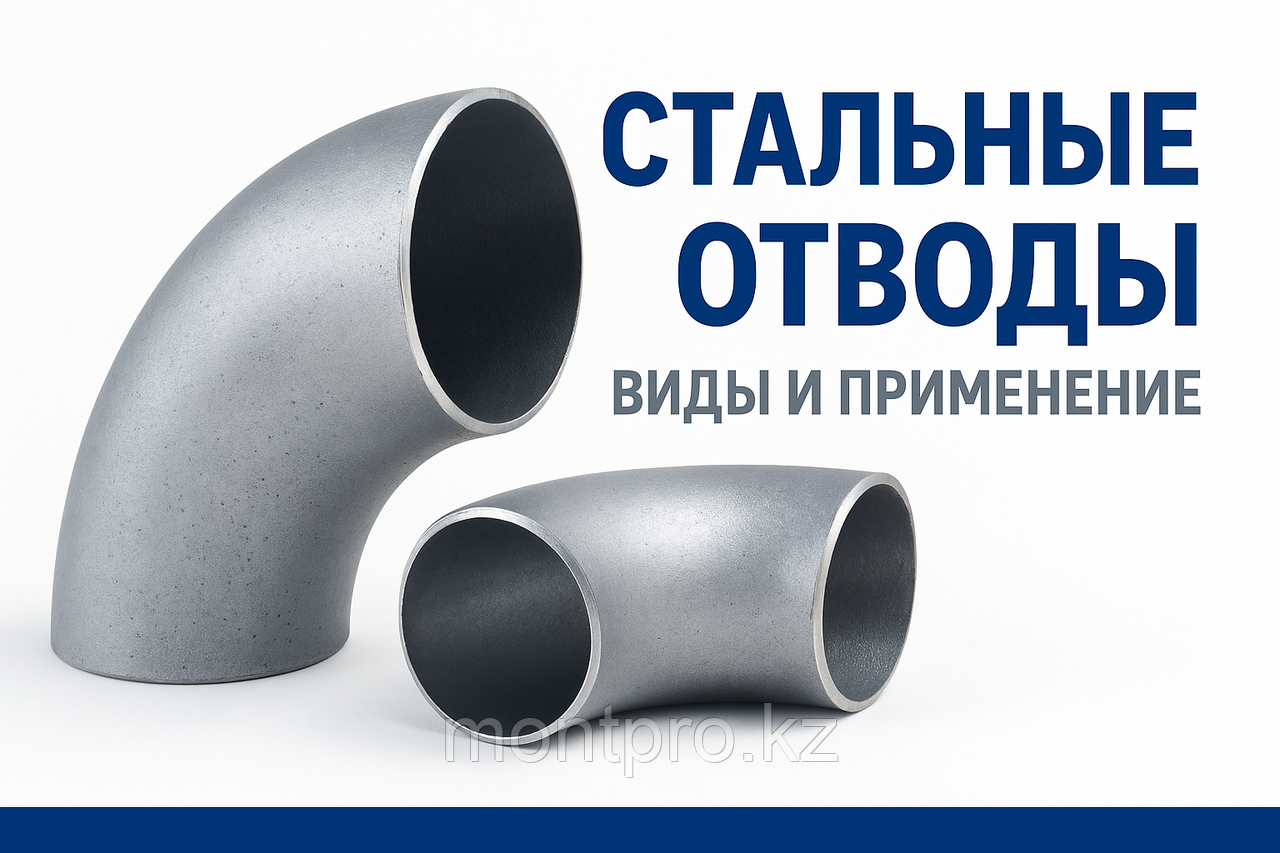

1. Что такое стальной отвод

Отвод — это деталь трубопровода, предназначенная для изменения направления потока под углом (обычно 45°, 90° или 180°). Основная задача отвода — обеспечить плавный поворот трубопровода без потери герметичности и без увеличения гидравлического сопротивления.

Изготавливаются отводы из углеродистой, легированной или нержавеющей стали в зависимости от условий эксплуатации (давление, температура, среда).

2. Виды стальных отводов по способу изготовления

3. Углы поворота и геометрия

Наиболее распространённые углы отвода:

• 30° — применяется в системах с ограниченным пространством;
• 45° — плавный поворот с минимальным сопротивлением;
• 60° — для нестандартных трасс;
• 90° — классический вариант в инженерных и промышленных сетях;
• 180° — используется для разворота потока, чаще в теплообменниках.

Радиус изгиба бывает двух типов:

• Короткий (R = 1D) — используется при ограниченном пространстве;
• Длинный (R = 1,5D) — снижает потери давления и износ стенок.

4. Основные стандарты и нормы

Производство и контроль стальных отводов регламентируются следующими нормативами:

• ГОСТ 17375–2001 — отводы бесшовные крутоизогнутые;
• ГОСТ 17376–2001 — отводы сварные секторные;
• ГОСТ 30753–2001 — отводы из коррозионностойких сталей;
• DIN 2605 — международный стандарт для фитингов из стали;
• ASME B16.9 — американский стандарт для стальных отводов.

Марки стали по ГОСТ:

• 20, 09Г2С — углеродистая;
• 12Х18Н10Т — нержавеющая (AISI 321);
• 08Х18Н10, 10Х17Н13М2Т — для агрессивных сред.

5. Технические характеристики

6. Обозначение и маркировка

Пример обозначения: Отвод 90° Ду100 Ру16 ГОСТ 17375–2001, сталь 20

Расшифровка:

• Отвод — тип изделия;
• 90° — угол поворота;
• Ду100 — условный диаметр трубы;
• Ру16 — номинальное давление (16 бар);
• Сталь 20 — марка материала;
• ГОСТ 17375–2001 — стандарт изготовления.

7. Виды по типу стали

8. Применение стальных отводов

• Системы отопления и теплоснабжения;
• Нефтегазовая и химическая промышленность;
• Водопровод и канализация;
• Пищевое производство и фармацевтика (нержавейка);
• Паропроводы и системы высокого давления;
• Строительство, ЖКХ, энергетика.

❓ Часто задаваемые вопросы (FAQ)

1. Чем отличается бесшовный отвод от сварного?
Бесшовный отвод прочнее и герметичнее, используется при высоком давлении и температуре. Сварной дешевле, но рассчитан на менее ответственные участки.

2. Как выбрать радиус изгиба?
Если важно сохранить напор — выбирайте длинный радиус (1.5D). Для компактных трасс — короткий (1D).

3. Можно ли сваривать отводы разных сталей?
Да, при условии использования переходников и электродов для разнородных металлов (например, Св-08Х20Н9Г7Т).

4. Что лучше — отвод или гиб трубы?
Гибка дороже и ограничена диаметром. Отводы проще в монтаже, унифицированы и сертифицированы по ГОСТ.

5. Где купить стальные отводы в Алматы?
На сайте montpro.kz — в наличии отводы всех типов: бесшовные, сварные, фланцевые, из углеродистой и нержавеющей стали. Доставка по Казахстану, консультация менеджеров, сертифицированная продукция.
