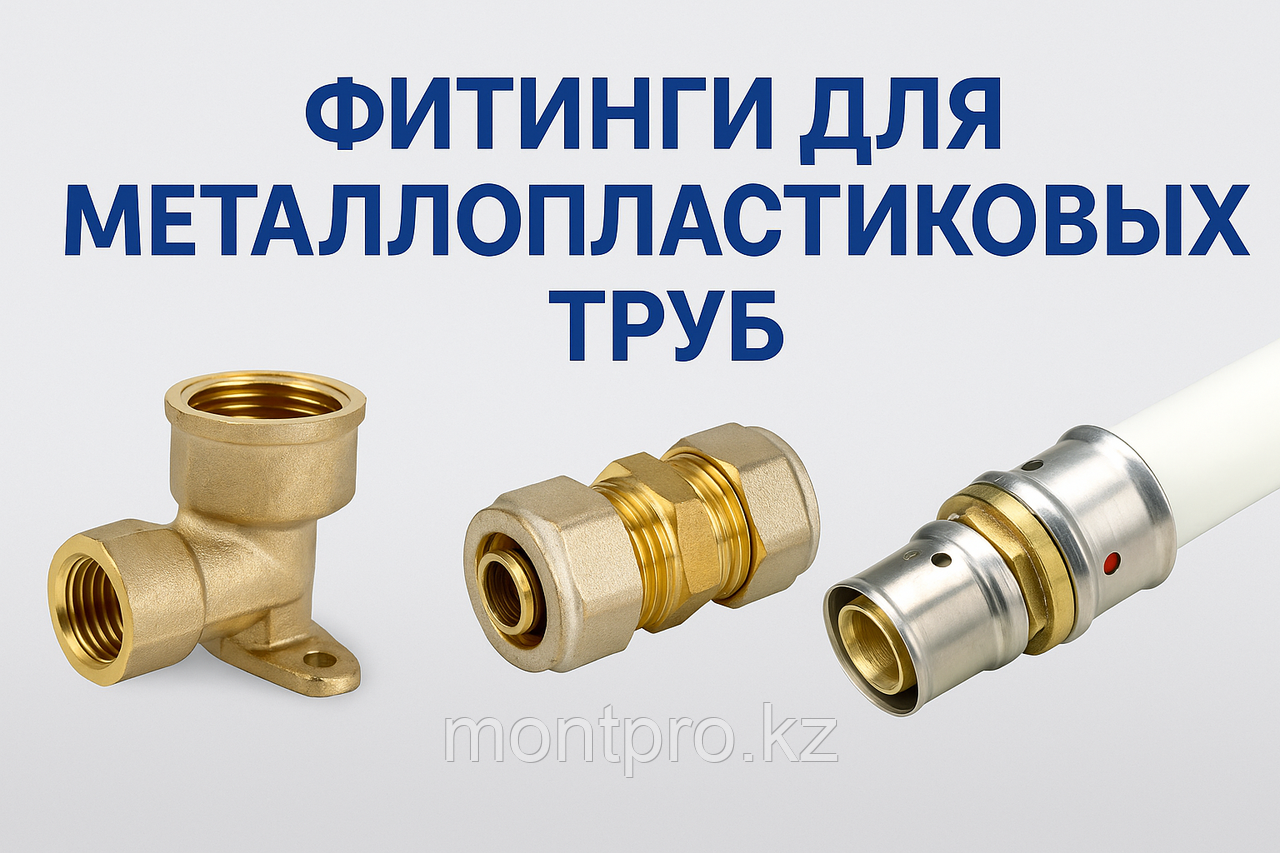

Фитинги для металлопластиковых труб: виды, особенности и правила монтажа
1. Что такое фитинг для металлопластиковой трубы
Фитинг — это соединительный элемент, предназначенный для монтажа, разветвления и изменения направления трубопровода. Он обеспечивает герметичное соединение между участками труб, приборами и арматурой без необходимости сварки.
Фитинги изготавливаются из прочных и долговечных материалов:
- Латунь CW617N — классический материал, устойчив к коррозии и высоким температурам;
- Нержавеющая сталь — применяется в промышленных системах;
- Бронза — повышенная стойкость к агрессивной воде и длительному нагреву.
2. Основные виды фитингов для металлопластиковых труб
Все фитинги делятся по способу соединения: компрессионные (разъёмные) и пресс-фитинги (неразъёмные). Каждый тип имеет свои особенности и область применения.
| Тип фитинга | Описание | Преимущества | Применение |
|---|---|---|---|
| Компрессионный | Состоит из корпуса, обжимного кольца и гайки. Затягивается вручную или ключом. | Лёгкий монтаж, возможность демонтажа. | ХВС, ГВС, открытая установка. |
| Пресс-фитинг | Соединение выполняется с помощью пресс-инструмента. Герметичность достигается обжатием гильзы. | 100% герметичность, долговечность, не требует обслуживания. | Отопление, тёплый пол, скрытая установка в стяжке. |
| Резьбовой | Имеет внутреннюю или наружную резьбу для подключения к оборудованию. | Простая установка, универсальность. | Подключение коллекторов, котлов, счётчиков. |
| Переходной | Позволяет соединять трубы разных диаметров. | Универсальность в монтаже. | Магистрали с изменением диаметра. |
3. Конструкция фитинга
Классический фитинг (например, компрессионный) состоит из следующих частей:
- Корпус — латунный или нержавеющий;
- Обжимное кольцо — обеспечивает фиксацию трубы;
- Гайка — при закручивании сжимает кольцо и создаёт герметичное соединение;
- Уплотнительные кольца (O-ring) — обеспечивают герметичность соединения при колебаниях давления и температуры.
Для пресс-фитингов конструкция несколько иная — труба вставляется в гильзу, а затем обжимается специальными клещами. После этого соединение становится неразъёмным и полностью герметичным.
4. Типы фитингов по форме
| Тип фитинга | Назначение |
|---|---|
| Муфта | Соединяет два прямых участка труб одинакового диаметра. |
| Переходная муфта | Соединяет трубы разного диаметра. |
| Угол (отвод) | Изменяет направление потока (45°, 90°). |
| Тройник | Создаёт ответвление под углом 90°. |
| Крестовина | Соединяет четыре направления. |
| Заглушка | Закрывает конец трубы или ответвления. |
| Американка | Разъёмное соединение для обслуживания и ремонта. |
5. Давление и температура эксплуатации
| Тип фитинга | Рабочее давление | Температура | Срок службы |
|---|---|---|---|
| Компрессионный | до 10 бар | до +95 °C | до 25 лет |
| Пресс-фитинг | до 16 бар | до +110 °C | до 50 лет |
| Резьбовой (латунь) | до 25 бар | до +120 °C | до 40 лет |
6. Как выбрать фитинг
При выборе фитингов для металлопластиковых труб важно учитывать три критерия:
- Диаметр трубы — стандартные размеры 16×2, 20×2, 26×3, 32×3 мм;
- Тип системы — отопление, тёплый пол, водоснабжение, промышленная линия;
- Метод соединения — пресс-фитинг для скрытого монтажа, компрессионный — для открытого.
Рекомендация Montpro.kz: Для надёжных систем отопления используйте пресс-фитинги, для временных и разъёмных соединений — компрессионные.
7. Преимущества использования качественных фитингов
- Гарантированная герметичность;
- Устойчивость к перепадам температуры и давления;
- Долговечность (до 50 лет эксплуатации);
- Простота монтажа и обслуживания;
- Совместимость с трубами любых брендов.
8. Примеры маркировки
- Фитинг пресс 16×2,0 латунь — для трубы 16 мм, с обжимной гильзой;
- Муфта компрессионная 20×20 — соединяет две трубы диаметром 20 мм;
- Угол 90° 16×16 латунь — отвод под прямым углом;
- Тройник пресс 16×16×16 — тройное соединение труб одинакового диаметра.
9. Часто задаваемые вопросы (FAQ)
1. Какой тип фитингов лучше — пресс или компрессионный?
Пресс-фитинги надёжнее и долговечнее, но требуют специального инструмента. Компрессионные подходят для самостоятельного монтажа и ремонта.
2. Можно ли использовать фитинги повторно?
Компрессионные — да, при замене уплотнителей. Пресс-фитинги — нет, они считаются одноразовыми.
3. Что выбрать для тёплого пола?
Только пресс-фитинги — они выдерживают давление и температуру, подходят для скрытой установки в стяжке.
4. Какой материал лучше — латунь или нержавейка?
Для бытовых систем достаточно латуни, для промышленных и агрессивных сред — нержавейка.
