Лучевая (коллекторная) система отопления — современное решение для комфорта и точного контроля

1. Что такое лучевая (коллекторная) система отопления

Лучевая система отопления — это схема, в которой каждый радиатор или контур подключён к центральному коллектору (гребёнке) отдельными трубопроводами подачи и обратки. В отличие от однотрубной или двухтрубной разводки, здесь нет сквозного прохождения теплоносителя через все приборы — каждый потребитель получает тепло напрямую.

Такая схема получила название «лучевая», потому что трубы расходятся от коллектора к приборам отопления, как лучи от центра.

2. Принцип работы

Котёл нагревает воду и подаёт её на коллектор, откуда горячий теплоноситель распределяется по каждому контуру. После прохождения через радиатор или тёплый пол вода возвращается обратно по обратной линии к коллектору, а затем — в котёл.

Каждая линия работает независимо, поэтому можно регулировать температуру в отдельных помещениях, отключать контуры или балансировать систему без влияния на другие ветки.

3. Основные элементы лучевой системы

• Котёл отопления — источник тепла (газовый, электрический или твердотопливный).

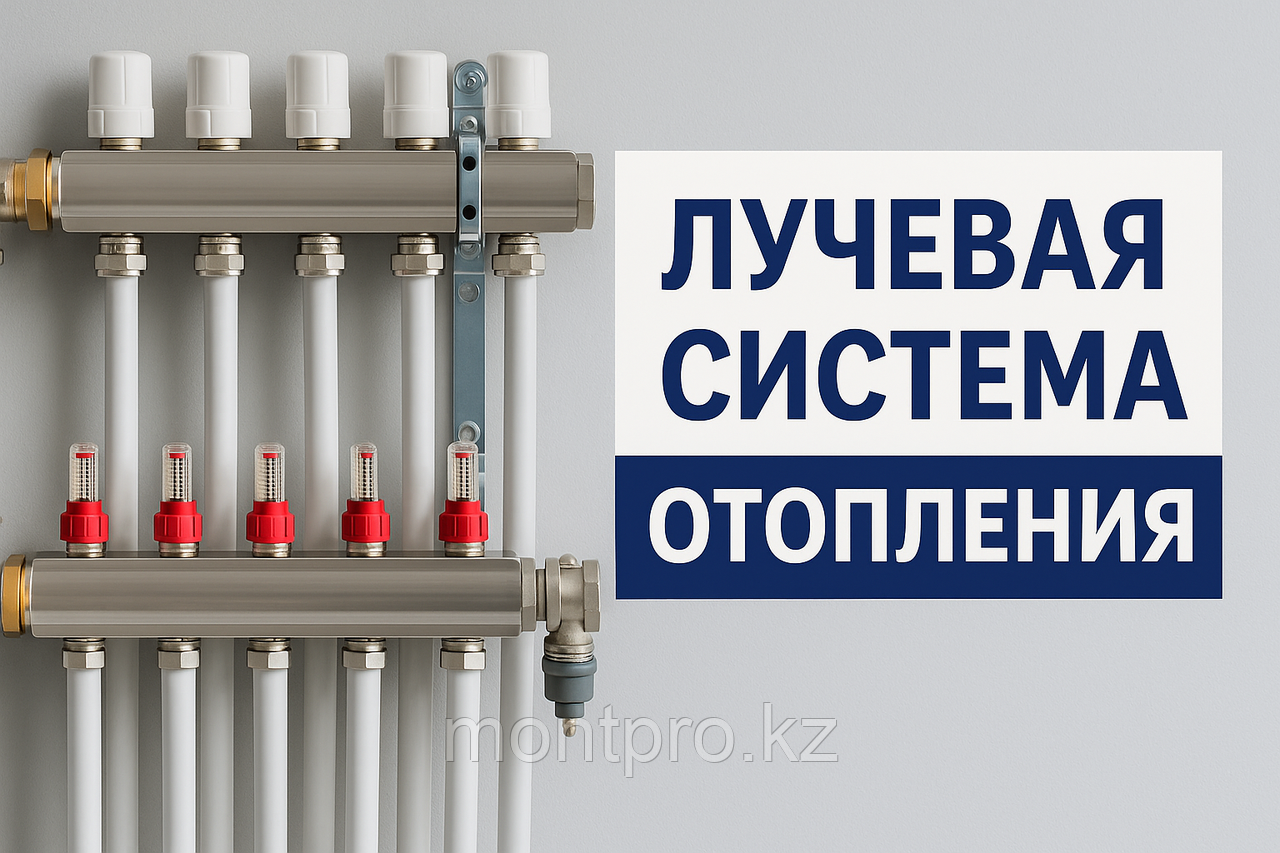

• Коллектор (распределительная гребёнка) — узел распределения подачи и обратки.
• Трубопроводы — соединяют коллектор с каждым прибором отопления.
• Циркуляционный насос — обеспечивает движение теплоносителя по контурам.
• Радиаторы или контуры тёплого пола.
• Балансировочные клапаны, термостаты и воздухоотводчики.

4. Преимущества лучевой системы отопления

• ✅ Идеальный баланс температуры — каждый контур получает одинаково горячую воду.
• ✅ Независимая регулировка — можно отключить или настроить любую ветку отдельно.
• ✅ Скрытая разводка труб — все линии проходят в полу или стенах, интерьер остаётся чистым.
• ✅ Надёжность — при утечке отключается только один контур, а не вся система.
• ✅ Совместимость с тёплым полом — один коллектор может управлять и радиаторами, и контурами подогрева пола.
• ✅ Автоматизация — можно установить сервоприводы, датчики и контроллеры для управления температурой по зонам.

5. Недостатки системы

• ❌ Большой расход труб и фитингов;
• ❌ Более сложный монтаж, особенно при скрытой укладке;
• ❌ Требует установки распределительного шкафа и балансировки;
• ❌ Стоимость выше, чем у двухтрубной тупиковой схемы.

6. Где используется коллекторная система отопления

• 🏠 Частные дома и коттеджи площадью от 100 до 400 м²;
• 🏢 Офисы и коммерческие помещения, где требуется зональное управление;
• 🏡 Дома с комбинированными системами — радиаторы + тёплый пол;
• 🏫 Объекты, где важна точная регулировка температуры в разных помещениях.

7. Пример схемы подключения

Коллектор монтируется в специальный шкаф в центре здания. От него к каждому радиатору идут две трубы — подача и обратка. Рекомендуется использовать трубы PEX-AL-PEX или PPR PN25 с диаметром 16–25 мм. Для надёжности применяются пресс-фитинги, латунные соединения и краны для балансировки.

8. Материалы и комплектующие

Для надёжной сборки используются:

• Металлопластиковые трубы PEX-AL-PEX — гибкие, долговечные, идеально подходят для скрытого монтажа.
• Коллекторы из латуни или нержавеющей стали — долговечны и устойчивы к коррозии.
• Пресс-фитинги — обеспечивают герметичное соединение без сварки.
• Автоматические воздухоотводчики — удаляют воздух из системы.
• Сервоприводы и термоголовки — для регулировки температуры по зонам.

9. Сравнение лучевой системы с двухтрубной и однотрубной

10. Часто задаваемые вопросы (FAQ)

1. Можно ли комбинировать лучевую схему с тёплым полом?
Да, один коллектор может обслуживать и радиаторы, и контуры водяного тёплого пола.

2. Как выбрать диаметр труб?
Для радиаторов подойдут 16–20 мм, для тёплого пола — 16×2 мм, а магистрали к коллектору — 25–32 мм.

3. Где устанавливается коллектор?
В центральной части здания, в специальном коллекторном шкафу — для минимальной длины трубопроводов.

4. Нужен ли циркуляционный насос?
Да, он обязателен для обеспечения равномерного движения теплоносителя по контурам.

5. Что выбрать — лучевую или двухтрубную?
Для новых домов и коттеджей до 400 м² лучше коллекторная система: она дороже, но эффективнее и эстетичнее.
