Петля Тихельмана — двухтрубная попутная система отопления

Двухтрубная попутная система отопления (петля Тихельмана) — устройство, принцип работы и преимущества.

1. Что такое петля Тихельмана

Двухтрубная попутная система отопления (или петля Тихельмана) — это схема, в которой теплоноситель движется по подающей и обратной магистралям в одном направлении. В отличие от тупиковой системы, где потоки идут навстречу друг другу, здесь они идут параллельно, образуя замкнутый контур.

Название «петля Тихельмана» система получила в честь немецкого инженера Альберта Тихельмана, предложившего этот принцип в начале XX века для уравновешивания длинных контуров отопления без применения балансировочных клапанов.

2. Принцип работы

В попутной системе первый радиатор на подаче становится последним на обратке, а последний — первым. Таким образом, суммарная длина пути теплоносителя для каждого радиатора одинаковая, и сопротивление в контуре уравновешено естественным образом.

Результат — равномерное распределение тепла по всем приборам без дополнительной балансировки.

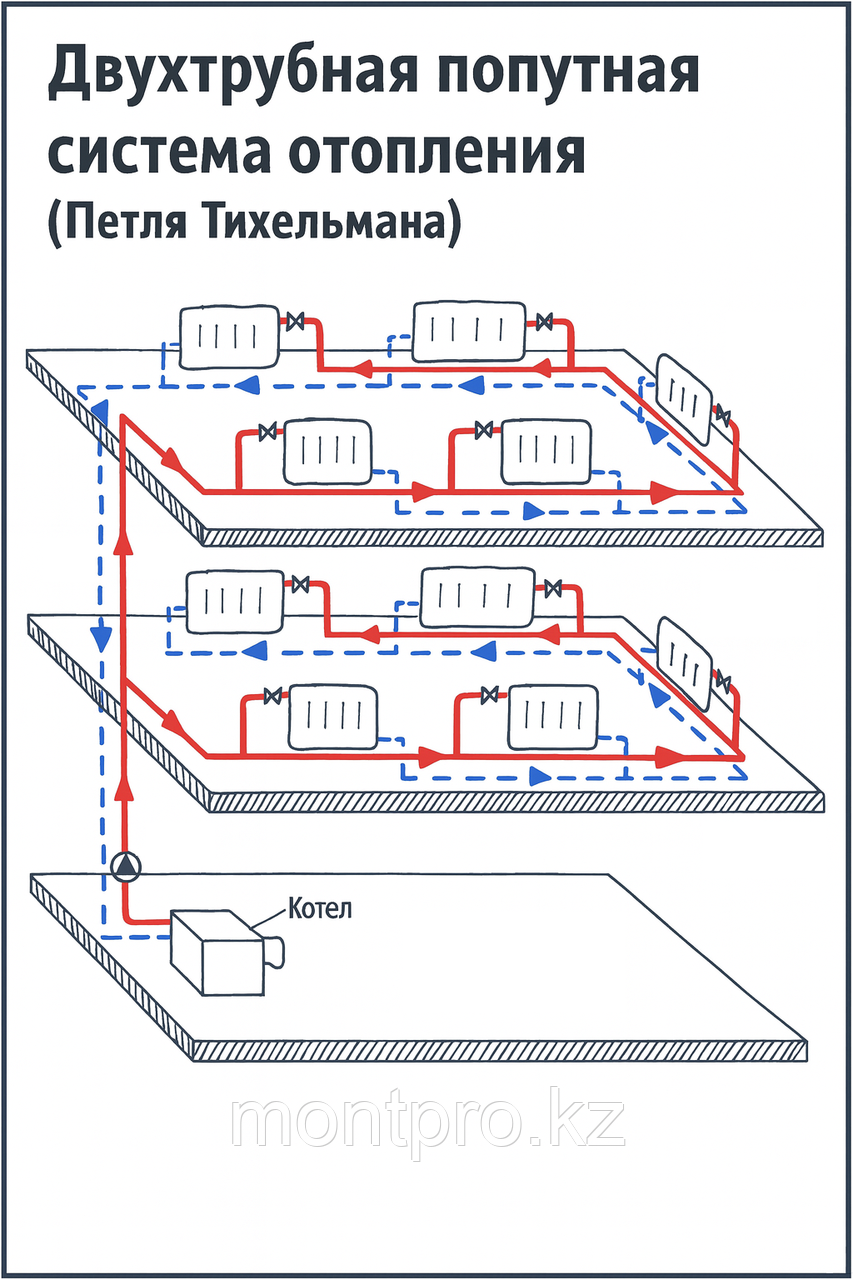

3. Схема двухтрубной попутной системы отопления

В классической схеме котёл подключается к магистралям, проходящим по периметру дома. К радиаторам подключаются ответвления от подающей и обратной трубы, расположенных рядом.

Теплоноситель движется в одном направлении: от котла — по подающей линии к последнему радиатору, а затем по обратке возвращается в котёл, также проходя через все приборы.

Главное преимущество — одинаковая гидравлическая длина всех ветвей, что исключает необходимость сложной балансировки.

4. Основные элементы системы

• Котёл отопления (газовый, электрический или твердотопливный);
• Подающая магистраль (труба с горячим теплоносителем);
• Обратная магистраль (труба с охлаждённым теплоносителем);
• Радиаторы отопления (алюминиевые, биметаллические или стальные);
• Циркуляционный насос;
• Расширительный бак и группа безопасности;
• Запорная арматура, балансировочные и термостатические клапаны.

5. Преимущества петли Тихельмана

• ✅ Автоматический гидравлический баланс — одинаковая длина путей для всех контуров.
• ✅ Равномерный прогрев радиаторов по всей линии.
• ✅ Минимальные теплопотери и стабильная циркуляция.
• ✅ Подходит для больших домов (площадью 200–500 м²).
• ✅ Не требует точной балансировки клапанов — система выравнивается сама.
• ✅ Высокая энергоэффективность — котёл работает стабильно, насос не перегружается.

6. Недостатки

• ❌ Более сложная разводка труб — требуется планирование;
• ❌ Нельзя просто «замкнуть» контур — важно соблюдать направление потока;
• ❌ Расход труб выше, чем в тупиковой системе;
• ❌ Сложнее скрытый монтаж (требуется дополнительное место в полу или стенах).

7. Где используется петля Тихельмана

• 🏠 Частные дома и коттеджи площадью более 150 м²;
• 🏢 Производственные помещения и офисы;
• 🏡 Системы с несколькими ветвями отопления;
• 🏫 Двух- и трёхэтажные здания, где важна стабильность циркуляции.

8. Материалы для монтажа

Для надёжности рекомендуется использовать:

• Трубы PPR PN25 — для стационарных систем с постоянной температурой;
• Металлопластиковые трубы PEX-AL-PEX — при скрытой разводке в полу;
• Коллекторы и фитинги из латуни — устойчивы к перепадам давления;
• Радиаторы биметаллические — выдерживают давление до 20 бар;
• Циркуляционные насосы Grundfos или Wilo — обеспечивают стабильный поток.

9. Сравнение с другими системами отопления

10. Советы по проектированию

• Используйте трубы одинакового диаметра на всём контуре;
• Устанавливайте краны Маевского и воздухоотводчики в верхних точках;
• Для больших систем рекомендуется отдельный насос на каждую ветку;
• Избегайте острых углов и лишних соединений — они увеличивают сопротивление.

11. Часто задаваемые вопросы (FAQ)

1. Когда стоит выбрать петлю Тихельмана?
Если площадь дома более 150–200 м² и важно равномерное отопление без балансировки — это оптимальное решение.

2. Можно ли использовать её с естественной циркуляцией?
Редко — схема рассчитана на насосную циркуляцию.

3. Какая температура подачи оптимальна?
60–80 °C для радиаторов, 40–45 °C при совмещении с тёплым полом.

4. Можно ли комбинировать с коллекторной системой?
Да, в больших домах часто объединяют петлю Тихельмана и лучевую схему на разных этажах.
